Evidenziare:
RS485 pannello sensori a contatto a infrarossi
, Infrarosso touch panel Linux
, Windows Ir Sensor touch screen
illustrare
Principio della tecnologia del touch screen a infrarossi:
Lo schermo touch infrarosso è un prodotto elettronico integrato in linea altamente integrato.tubi di trasmissione a infrarossi antinterferenza e una serie di tubi di ricezione a infrarossi, che sono installati in due direzioni opposte su una scheda di circuito altamente integrata, formando un invisibile di luce infrarossa.La matrice di radiazioni infrarosse densamente distribuita nella direzione Y viene utilizzata per rilevare la propria modalità dell'utenteNel touch screen a infrarossi, è installato un circuito integrato di fronte al display.La scheda di circuito esterno dispone di tubi di trasmissione di linee rosse e tubi di ricezione a infrarossi sui quattro lati dello schermoQuando l'utente tocca lo schermo, il dito blocca la direzione del sistema esterno che passa attraverso la posizione.Il cambiamento del segnale luminoso provoca un cambiamento del segnale elettrico prodotto dal circuito di rilevamento fotoelettrico. Attraverso l'elaborazione del segnale elettrico, la posizione del punto di contatto sullo schermo può essere localizzata. , qualsiasi oggetto tattile opaco alla luce infrarossa può bloccare i raggi infrarossi per ottenere il posizionamento tattile.
Vantaggi del prodotto per touch screen a infrarossi:
Progettazione antilluminazione, supporta il tocco singolo e multipunto

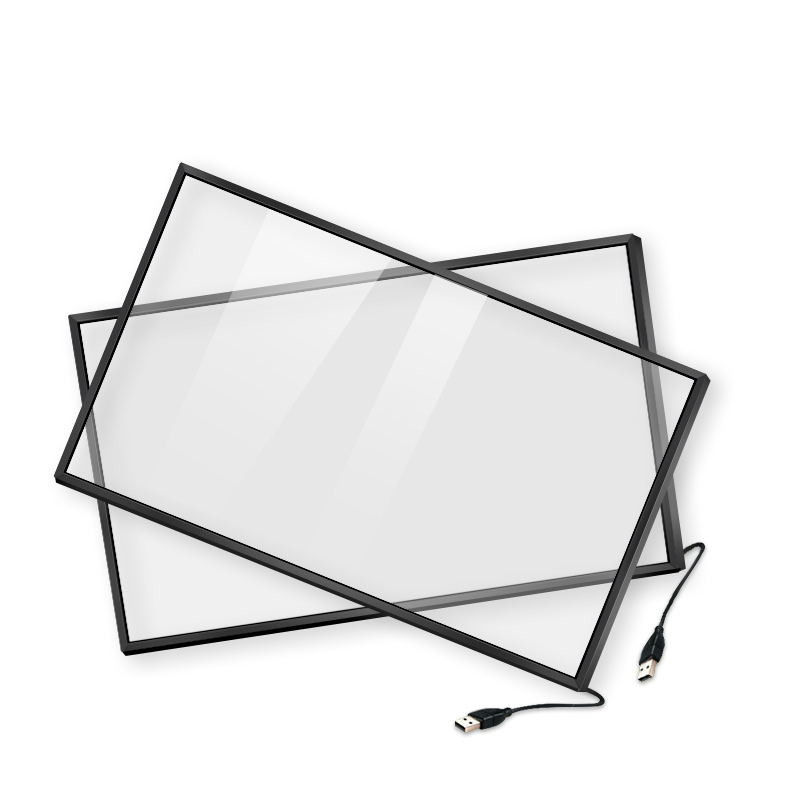

Via collegamento USB, nessun driver richiesto, plug and play
Può essere toccato con una penna, un dito, una mano con guanti, ecc.
Rispondente, senza disconnessione, senza fantasmi, senza deriva, supporta 20-64 punti di contatto
a prova di luce, a prova di polvere, a prova d'acqua, a prova di vandali, resistente agli graffi, lunga durata di vita
Alta trasmissione luminosa, fino al 100%, che garantisce la perfetta rappresentazione dei colori del display

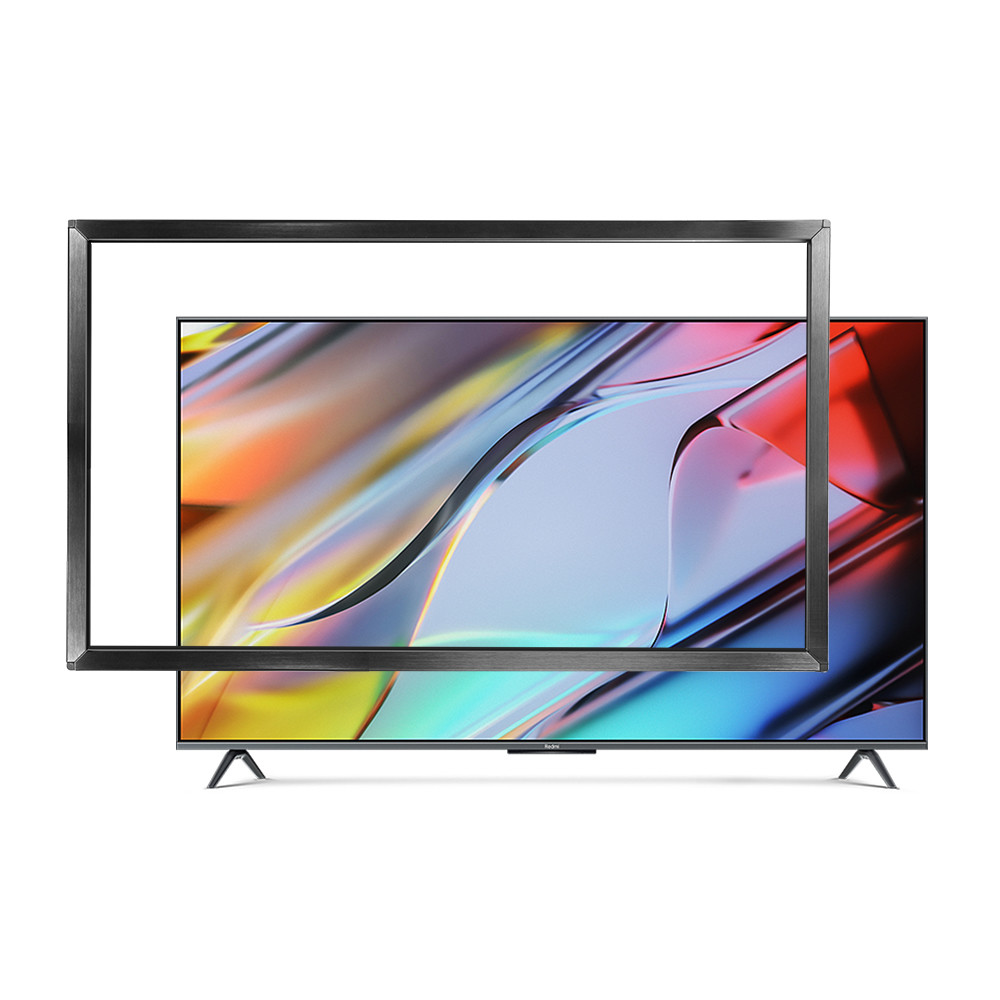

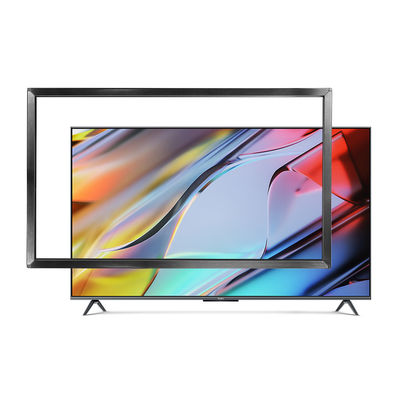

Struttura di aspetto appositamente progettata, adatta per l'installazione di vari dispositivi di visualizzazione piatta
L'installazione è più conveniente, la scrittura è veloce e fluida, dando l'esperienza tattile che si desidera
Scopo di applicazione degli schermi a contatto a infrarossi:

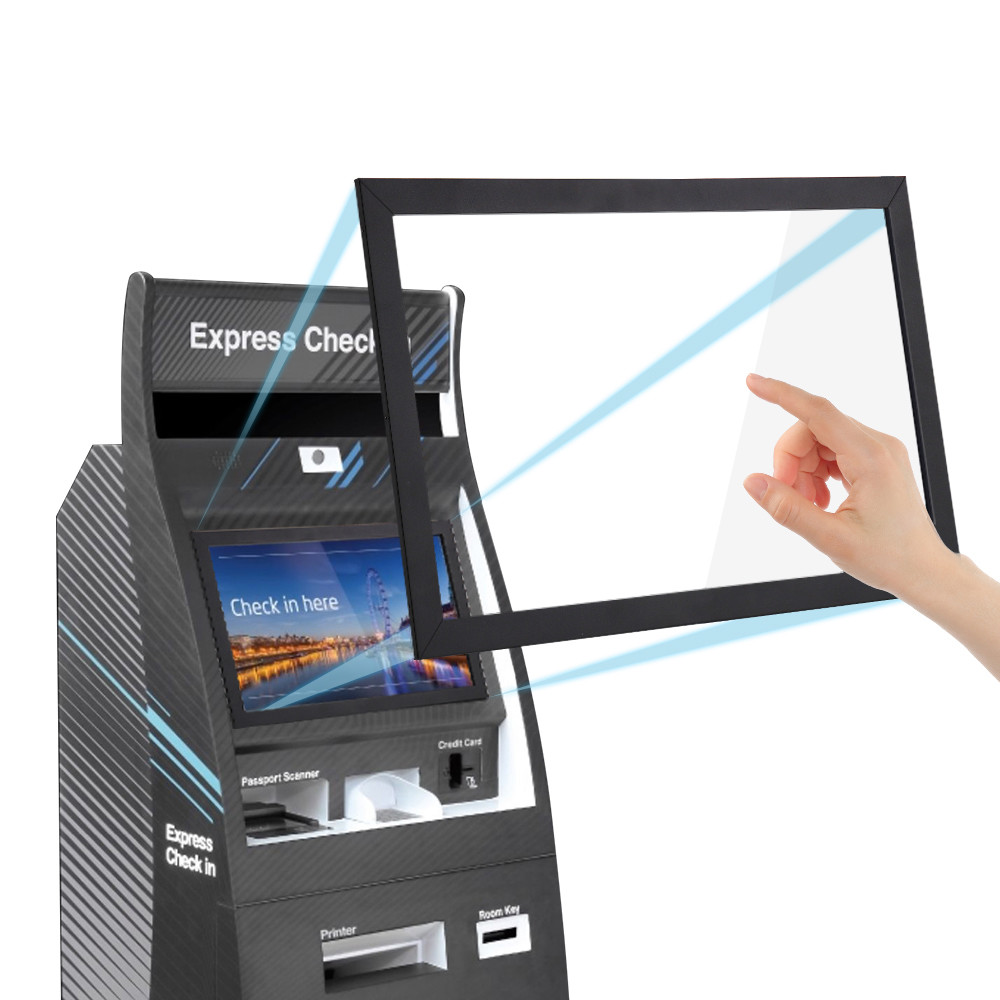

Servizi finanziari di autoservizio, servizi di telecomunicazione
Inchiesta pubblica, pubblicità
Controllo industriale, istruzione elettronica
Entrattenimento per giochi, touch display
Apparecchio touch all-in-one, sistema di assistenza medica
Prodotti elettronici digitali e altri settori
parametro
1. Principali caratteristiche:
Dimensione tattile Dimensione personalizzabile
Pressione di tocco pressione zero
Trasmissione luminosa > 92% (se non c'è vetro, la trasmissione luminosa è del 100%)
Relazione risoluzione zona franca 32768*32768
Velocità di risposta (modalità multipunto) 10-15 ms
Velocità di risposta (modalità a singolo punto) 7 ms
Dimensione minima del punto di identificazione 4 mm*4 mm
Supporto per il riconoscimento delle dimensioni degli oggetti touch
Tipo di interfaccia: tipo di presa USB di 1,5 metri, tipo di presa 5P
2- Caratteristiche elettroniche:
La frequenza di scansione è superiore o uguale a 110 fotogrammi
Tipo di comunicazione USB 2.0 a piena velocità
Modalità di alimentazione: alimentazione USB singola
Tensione di funzionamento DC 5,0V+5%
Corrente media uguale o inferiore a 200 mA
Consumo di energia inferiore o uguale a 1,0 W
Durata di vita dei LED: 60.000 ore
Tolleranza ai guasti: il 10% del sensore è danneggiato in modo discontinuo, ma può comunque essere toccato
